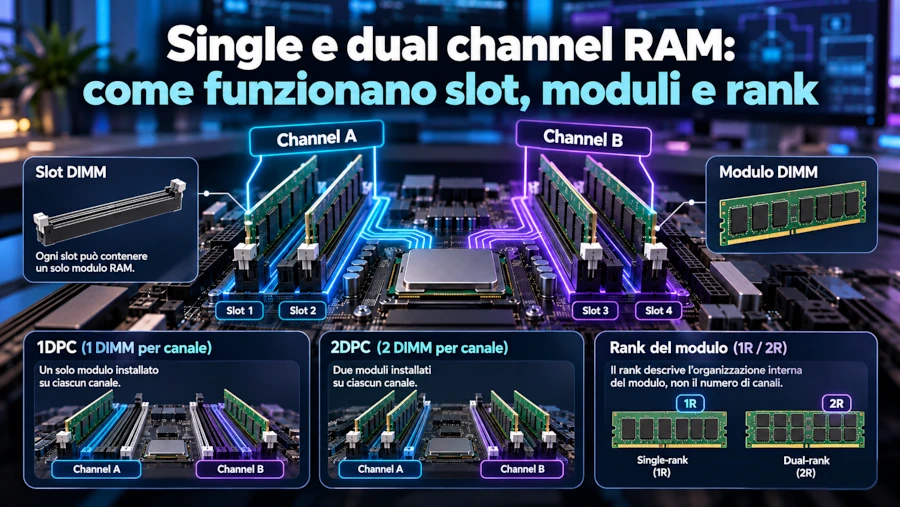

Single e dual channel RAM: come funzionano slot, moduli e rank

Canali, slot DIMM e disposizione dei moduli RAM

Canale di memoria e slot RAM non sono la stessa cosa

Il canale di memoria è il percorso attraverso cui il controller della CPU comunica con la memoria. Gli slot DIMM sono invece i connettori fisici presenti sulla scheda madre.

Su una piattaforma desktop con due canali, se ne viene utilizzato uno solo la configurazione opera in single channel, se invece la memoria è distribuita sui due canali secondo una configurazione supportata dalla piattaforma, può operare in dual channel.

Per questo due moduli RAM non significano automaticamente dual channel: conta come i DIMM sono distribuiti tra i canali, non soltanto quanti moduli sono installati. Vale anche il contrario: la presenza di quattro slot sulla scheda madre non permette di stabilire quanti canali supporti il controller di memoria.

Quattro slot DIMM non significano quattro canali

Una scheda madre può avere quattro slot DIMM pur appartenendo a una piattaforma con due canali di memoria. In una configurazione di questo tipo, il canale A può essere collegato a due slot e il canale B ad altri due.

Occupare tutti e quattro gli slot non trasforma la piattaforma in quad-channel. Se il controller dispone di due canali, restano disponibili due canali, con due DIMM collegati a ciascuno.

Il numero dei canali è una caratteristica della piattaforma, il numero degli slot e dei moduli installati indica invece come quei canali possono essere popolati. Se il dubbio è se CPU, scheda madre e DIMM possano funzionare insieme, va verificata la compatibilità della RAM.

La posizione corretta dei moduli dipende dalla scheda madre

Sigle come A1, A2, B1 e B2 identificano gli slot e aiutano a capire a quale canale appartengono, ma una disposizione comune non va considerata una regola universale.

Per esempio, su alcuni modelli desktop con quattro slot una coppia di moduli viene indicata negli slot A2 e B2, ma la disposizione corretta è quella riportata nel manuale del modello specifico. Due DIMM installati in slot fisicamente separati, da soli, non garantiscono che siano distribuiti sui due canali previsti.

La scelta degli slot, l'inserimento o la rimozione dei DIMM e la verifica del montaggio fanno parte dell'installazione della RAM.

1DPC e 2DPC: quanti DIMM ci sono per canale

Le sigle 1DPC e 2DPC indicano quanti DIMM sono presenti per canale di memoria: 1DPC, cioè 1 DIMM Per Channel, indica un modulo per canale, 2DPC, cioè 2 DIMM Per Channel, indica due moduli per canale. DPC non indica il numero totale di moduli installati nel PC.

Su una piattaforma desktop dual-channel con quattro slot, considerando una configurazione simmetrica e supportata, lo schema può essere letto così:

La tabella serve a distinguere i concetti. Non stabilisce quali slot fisici utilizzare e non copre le configurazioni asimmetriche: questi aspetti dipendono dalla topologia e dalle condizioni supportate dalla piattaforma.

1DPC e 2DPC possono avere limiti diversi

Passare da un DIMM per canale a due DIMM per canale non aumenta il numero dei canali, ma cambia il carico che il controller di memoria e la piattaforma devono gestire. Per questo non va dato per scontato che una configurazione 2DPC possa utilizzare gli stessi parametri supportati in 1DPC: su alcune piattaforme, le condizioni ufficialmente supportate cambiano in base al popolamento dei DIMM e alla loro organizzazione.

La differenza può riflettersi anche sulla stabilità. Se una configurazione funziona con determinati parametri in 1DPC, non basta per concludere che gli stessi parametri siano altrettanto stabili dopo il passaggio a 2DPC. Prima di considerarlo un comportamento anomalo, bisogna verificare le condizioni supportate dalla piattaforma. Se l'instabilità compare proprio dopo aver aggiunto moduli, il problema rientra nel caso di instabilità dopo l'aggiunta di RAM.

1DPC e 2DPC descrivono il popolamento dei canali, non un livello di prestazioni o di qualità della RAM.

Rank RAM 1R e 2R: cosa indicano davvero

Il rank descrive un livello dell'organizzazione interna del modulo RAM. Un DIMM può essere single-rank, spesso indicato come 1R, oppure dual-rank, spesso indicato come 2R.

Un modulo dual-rank contiene due rank che vengono selezionati separatamente dal controller di memoria. Il rank non indica né quanti canali possiede il sistema né quanti moduli sono installati.

Un DIMM dual-rank rimane un solo DIMM, mentre due DIMM single-rank restano due DIMM. Allo stesso modo, un DIMM dual-rank non trasforma il single channel in dual channel e il dual channel non richiede necessariamente DIMM dual-rank.

Canale, DIMM e rank sono tre livelli distinti della configurazione della memoria.

Rank e disposizione dei chip non vanno confusi

Non è affidabile stabilire se un modulo sia single-rank o dual-rank osservando soltanto se i chip sono presenti su uno o su entrambi i lati del PCB. La disposizione visibile dei chip e l'organizzazione in rank non sono sinonimi.

Quando il rank è rilevante, il riferimento corretto è la documentazione tecnica o la specifica del modulo. Un errore comune è dedurre il rank dall'aspetto del modulo: chip su due lati non significa automaticamente 2R.

Più rank non significa automaticamente prestazioni migliori

La presenza di più rank offre al controller una diversa organizzazione delle risorse di memoria e può influire sulle prestazioni della configurazione. Non permette però di formulare una regola come 2R è sempre migliore di 1R.

Il risultato dipende dall'insieme della piattaforma, dal numero di DIMM, dai parametri operativi e dal carico di lavoro. Il rank va considerato una caratteristica della configurazione, non un indicatore autonomo di velocità.

Single channel e dual channel: differenze reali

Quando la memoria utilizza entrambi i canali disponibili della piattaforma, il controller può trasferire dati attraverso più canali e aumenta la banda teorica complessivamente disponibile rispetto all'uso di un solo canale. Questo non significa che un programma diventi automaticamente due volte più veloce.

L'effetto sulle prestazioni reali dipende da quanto il carico di lavoro sfrutta la banda della memoria e da eventuali altri limiti del sistema. Single channel e dual channel descrivono l'organizzazione del sottosistema memoria, non una percentuale garantita di prestazioni.

Il numero di canali va distinto anche dalla velocità dei DIMM. Per confrontare data rate, clock, latenza e timing bisogna guardare a frequenza e latenza RAM, non al numero di canali. Confrontare due configurazioni leggendo soltanto gli MT/s non permette di stabilire se abbiano la stessa organizzazione dei canali, allo stesso modo, sapere che entrambe utilizzano due canali non significa che abbiano gli stessi parametri di memoria.

Il caso particolare della DDR5

DDR5 introduce un'ulteriore distinzione: il modulo è organizzato internamente con subchannel indipendenti. Questi subchannel fanno parte dell'architettura DDR5 e non vanno confusi con i canali di memoria della piattaforma quando si confronta una configurazione con un solo DIMM con una che distribuisce i moduli sui due canali della CPU.

La presenza dei subchannel interni non rende un singolo DIMM DDR5 equivalente, dal punto di vista del popolamento della piattaforma, a una configurazione con memoria installata sui due canali.

I subchannel fanno parte dell'architettura della RAM DDR5, non della definizione dei canali di memoria della piattaforma.

Configurazioni RAM comuni con uno, due o quattro DIMM

Un solo modulo

Su una piattaforma desktop dual-channel in cui ciascun DIMM è associato a un singolo canale della piattaforma, con un solo modulo viene popolato un solo canale.

Con un solo DIMM conviene distinguere tre cose: è installato un modulo, possono esserci slot liberi ed è effettivamente popolato un solo canale. Uno slot libero indica soltanto una posizione fisica non occupata e, da solo, non dice quale configurazione futura sarà supportata né con quali parametri.

Il singolo DIMM può inoltre essere 1R o 2R: il rank non cambia il fatto che sia presente un solo modulo.

Due moduli, uno per canale

Su una piattaforma dual-channel, due DIMM collocati secondo lo schema previsto dalla scheda madre possono popolare entrambi i canali. In una configurazione simmetrica e supportata, si hanno due canali popolati, un DIMM per canale, una configurazione 1DPC e il funzionamento in dual channel.

Su una scheda madre con due slot per canale, questa configurazione lascia normalmente uno slot fisico libero su ciascun canale. È un margine di espansione fisico, non la garanzia che qualunque coppia aggiuntiva possa essere installata mantenendo invariati compatibilità, parametri o stabilità.

Se devi scegliere tra usare gli slot liberi e cambiare i moduli presenti, la scelta è tra aggiungere o sostituire RAM.

Quattro moduli su una piattaforma dual-channel

Se una piattaforma dual-channel dispone di due slot per canale e tutti e quattro sono popolati, si hanno due canali, quattro DIMM totali e due DIMM per canale, quindi una configurazione 2DPC.

Con una configurazione simmetrica e supportata, entrambi i canali possono operare in dual channel. Il passaggio da due a quattro moduli cambia il popolamento dei canali, non il numero di canali disponibili.

Non va però dato per scontato che una configurazione 2DPC possa mantenere gli stessi parametri di una configurazione 1DPC.

Due moduli installati senza rispettare la mappatura dei canali

La presenza di due DIMM non basta a confermare il dual channel. Prima di considerare corretta la configurazione, bisogna identificare quali slot appartengono al canale A e quali al canale B usando la documentazione della scheda madre.

Se vuoi verificare quanti moduli e slot rileva il sistema operativo, puoi controllare la RAM installata in Windows.

Come leggere insieme moduli, rank e canali RAM

Una configurazione RAM si legge meglio separando alcune domande: quanti canali supporta la piattaforma, quali slot appartengono a ciascun canale, quanti DIMM sono installati, quanti DIMM sono presenti per canale e quanti rank ha ogni modulo.

• Canali supportati: descrivono l'architettura del controller di memoria.
• slot associati ai canali: descrivono la topologia della scheda madre.
• DIMM installati: indicano il numero fisico di moduli.
• DIMM per canale: descrivono configurazioni come 1DPC, 2DPC o altre previste.
• rank di ogni DIMM: descrive l'organizzazione interna del modulo.

Dire semplicemente "ho due RAM" o "ho quattro slot" non basta a descrivere la configurazione della memoria.

Controllo rapido prima di trarre conclusioni

Prima di trarre conclusioni, controlla questi quattro punti:

• 2 DIMM ≠ dual channel automatico: prima verifica a quali canali appartengono gli slot utilizzati.
• 4 DIMM ≠ quad-channel automatico: controlla quanti canali supporta realmente la piattaforma.
• chip su entrambi i lati ≠ dual-rank automatico: verifica il rank dalla specifica del modulo.
• parametri diversi tra 1DPC e 2DPC ≠ guasto automatico: prima confronta le condizioni ufficialmente supportate dalla piattaforma.

Se manca uno di questi dati, è meglio fermarsi a ciò che può essere verificato invece di dedurre la configurazione dall'aspetto dei moduli o dal solo numero di slot.

Cosa annotare

Per descrivere una configurazione senza ambiguità bastano pochi dati:

• numero di canali supportati dalla piattaforma.
• sigle degli slot effettivamente occupati.
• numero totale di DIMM.
• numero di DIMM per canale.
• rank dei moduli, se documentato.

La capacità totale è invece un'altra variabile: scegliere tra 16, 32 o 64 GB non dipende soltanto dal numero di moduli, dei canali o dei rank.

Errori comuni su dual channel, DIMM e rank

Pensare che due moduli significhino sempre dual channel

Due DIMM possono formare una configurazione dual channel su una piattaforma adatta se sono distribuiti sui canali secondo la topologia prevista e la configurazione è supportata. Il numero dei moduli, da solo, non conferma la modalità utilizzata.

Confondere quattro DIMM con quad-channel

Il numero di DIMM non crea nuovi canali nel controller della CPU. Su una piattaforma dual-channel, quattro moduli possono semplicemente corrispondere a una configurazione 2DPC sui due canali disponibili.

Confondere dual-rank e dual channel

Dual-rank descrive l'organizzazione interna di un DIMM, mentre dual channel indica l'utilizzo di due canali del controller di memoria. Un modulo può essere dual-rank anche in una configurazione single channel, così come una configurazione dual channel può utilizzare DIMM single-rank.

Considerare 1DPC sinonimo di un solo modulo nel PC

1DPC significa un DIMM per canale, non necessariamente un solo DIMM nel PC. Su una piattaforma dual-channel con entrambi i canali popolati, due moduli complessivi possono costituire una configurazione 1DPC.

Considerare 2DPC sinonimo di dual channel

2DPC descrive quanti DIMM sono collegati a ciascun canale, mentre dual channel indica quanti canali della piattaforma vengono utilizzati. Sono informazioni correlate, ma non equivalenti.

Dare per universale una coppia di slot

Una disposizione comune, come A2+B2, non va applicata automaticamente a qualsiasi scheda madre. La conferma deve arrivare dal manuale del modello specifico, soprattutto quando bisogna distinguere un errore di popolamento da una configurazione corretta.

Pensare che più moduli siano sempre migliori

Più DIMM possono modificare capacità, numero di rank complessivi, popolamento per canale e carico gestito dal controller. Non esiste una regola secondo cui aumentare il numero dei moduli migliori automaticamente il sistema.

Lasciare slot liberi può inoltre rappresentare un semplice margine fisico di espansione, ma non garantisce che una futura aggiunta possa mantenere la configurazione attuale.

Mescolare moduli e considerarlo equivalente a una configurazione uniforme

Quando i DIMM differiscono per capacità o altre caratteristiche, il semplice schema "uno, due o quattro moduli" non basta più a prevedere il comportamento della memoria. Quando si combinano moduli o kit differenti, la domanda diventa se si possono usare RAM diverse insieme e con quali limiti di compatibilità.

Controlli finali su canali, slot, DIMM e rank

Prima di interpretare una configurazione RAM desktop, controlla questi punti:

• identifica quanti canali di memoria supporta la piattaforma.
• verifica nel manuale quali slot DIMM appartengono a ciascun canale.
• annota quali slot sono effettivamente occupati.
• non dedurre il dual channel dal solo numero di moduli.
• distingui numero totale di DIMM e DIMM per canale.
• interpreta 1DPC e 2DPC come popolamento dei singoli canali.
• distingui sempre rank, DIMM e canale di memoria.
• verifica 1R o 2R dalle specifiche del modulo, senza dedurlo dal solo aspetto del PCB.
• non considerare quattro DIMM sinonimo di quad-channel.
• con 2DPC, non presumere che restino invariati i parametri supportati in 1DPC.
• considera gli slot liberi come margine fisico, non come garanzia di una futura configurazione.
• usa il manuale della scheda madre come riferimento per la mappatura e l'ordine degli slot.

Fonti

• Intel, DDR5/DDR4 Memory Module Installation on Intel 600 Series Motherboards: definizioni di 1DPC e 2DPC e indicazioni sul popolamento dei DIMM. 1DPC e 2DPC su Intel
• Micron, Sales Support FAQ – What is a rank?: definizione tecnica di memory rank e distinzione tra single-rank e dual-rank. definizione di memory rank
• Micron, DDR5 Client Module Features: architettura dei moduli DDR5 e presenza di subchannel indipendenti. subchannel dei moduli DDR5
• AMD, Ryzen 7 9700X – System Memory Specifications: esempio ufficiale di parametri di memoria supportati differenti in funzione del numero di DIMM e dei rank. specifiche memoria Ryzen 7 9700X
